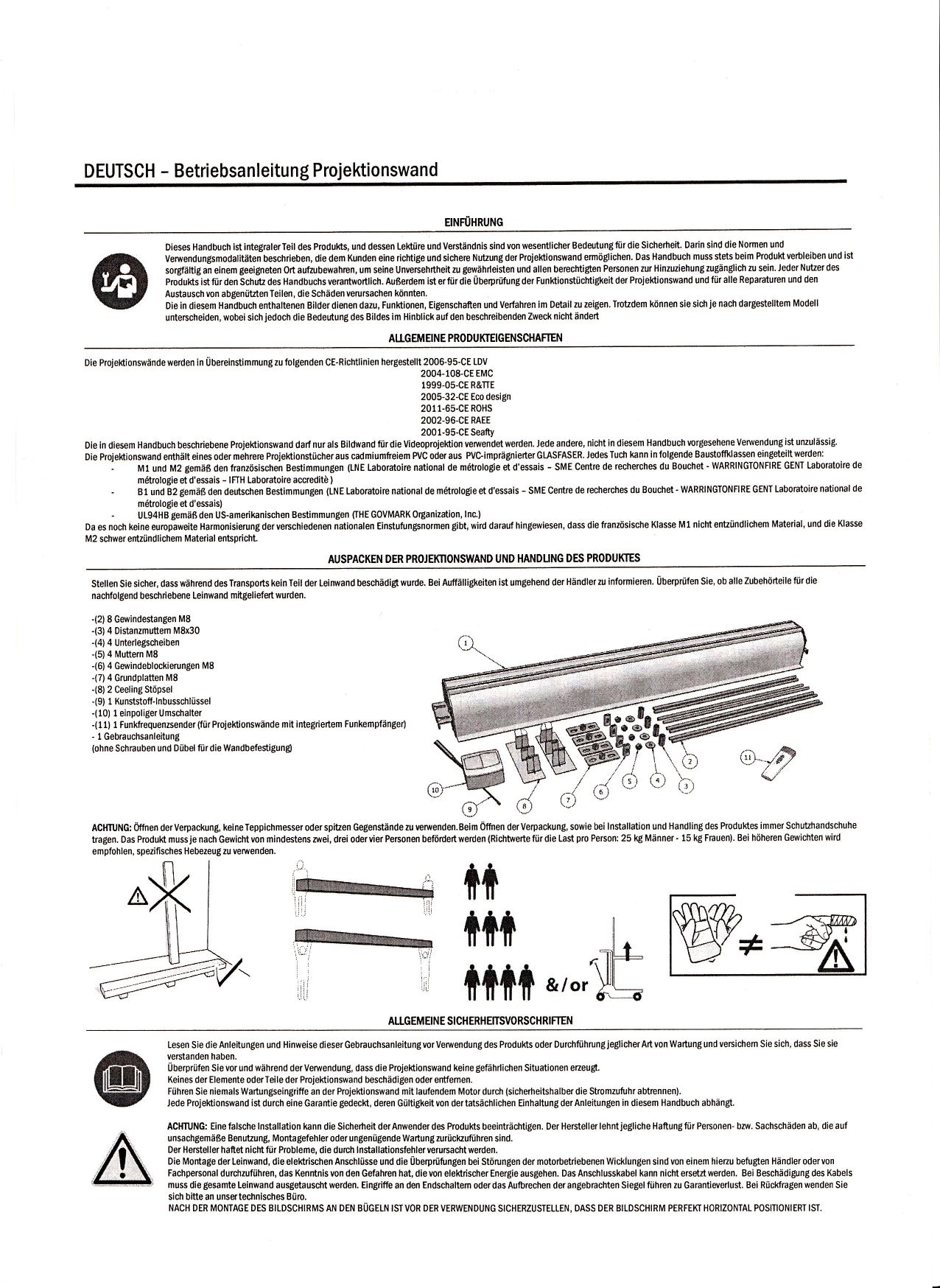

Lieferumfang:

Motorleinwandgehäuse inkl. Leinwandtuch, befestigt auf stabiler Alustrangguss-Welle mit 200 mm bzw. 250 mm Umfang, mit Qualitäts-Rohrmotor 230 Volt, Netzkabel rechts ca. 200 cm, Aufputzschalter, Einstellschlüssel um maximalen und minimalen Ein- und Ausfahrbereich einzustellen.(Gegen Aufpreis Funkfernbedienung.)

Das Modell für Wand/Deckenmontage wird mit 2 Wanddeckenhaltern geliefert.

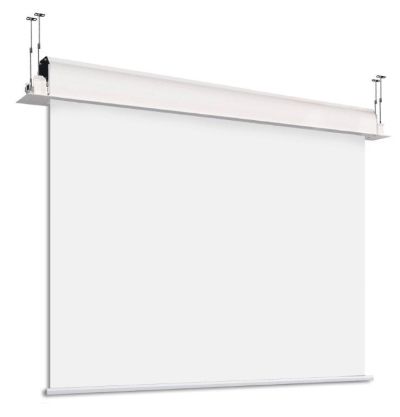

Das Modell für Deckeneinbau inkl. 4 Gewindestangensysteme, verstellbar, mit Deckenhalterungen, sowie
2 Revisionsöffnungsabdeckungen.


Wanddecken-Motorleinwände 160 cm bis 300 cm werden mit 2 Haltern geliefert, ca. 8 – 10 cm vom Rand montieren. 350 cm bis 600 cm haben zusätzlich eine Halterung für die Mitte.
Wanddeckenhalter bzw. Deckengewindestangen sollten mit stabilen Dübeln und Schrauben (nicht im
Lieferumfang) befestigt werden. Wenn die Leinwand aufgehängt wird, sollte sie absolut waagerecht hängen.
Es ist sehr wichtig, dass das Leinwandtuch seine Planlage hält und faltenfrei bleibt.

Die Leinwand sollte so montiert werden, dass die Gewichtsstange mit Projektionsfläche auf der hinteren Seite
des Gehäuses rausfährt, wenn die Leinwand an der Wand montiert ist.

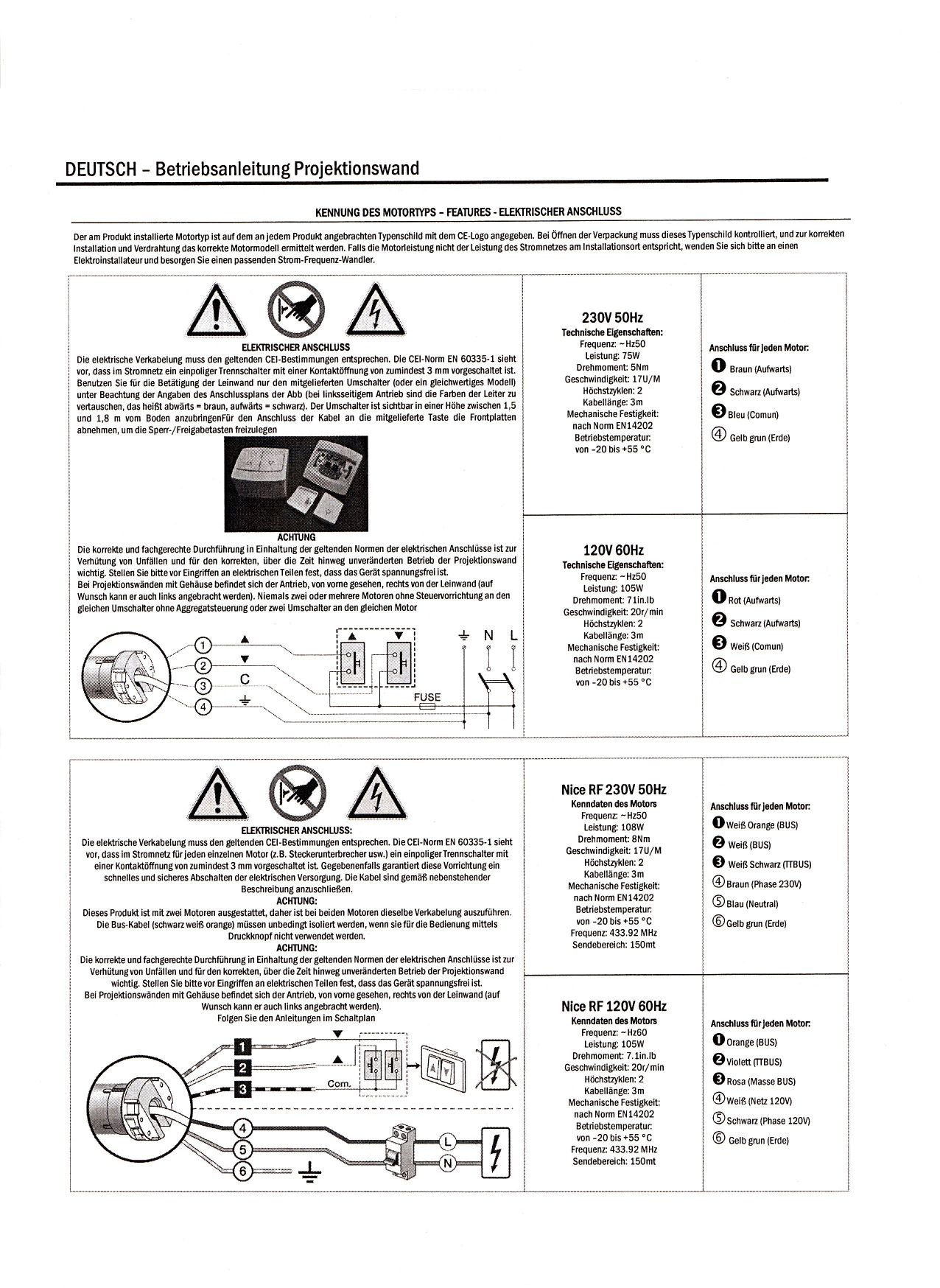

Netzkabel 230 Volt 50/60 Hz, ca. 150 Watt bis 300 Watt (Stromverbrauch nur während der wenigen Sekunden
beim Rauf- und Runterfahren).

Zwei Personen sollen die Leinwand in den Wanddeckenhaltern einhängen und Kunststoffsicherung fest eindrücken.

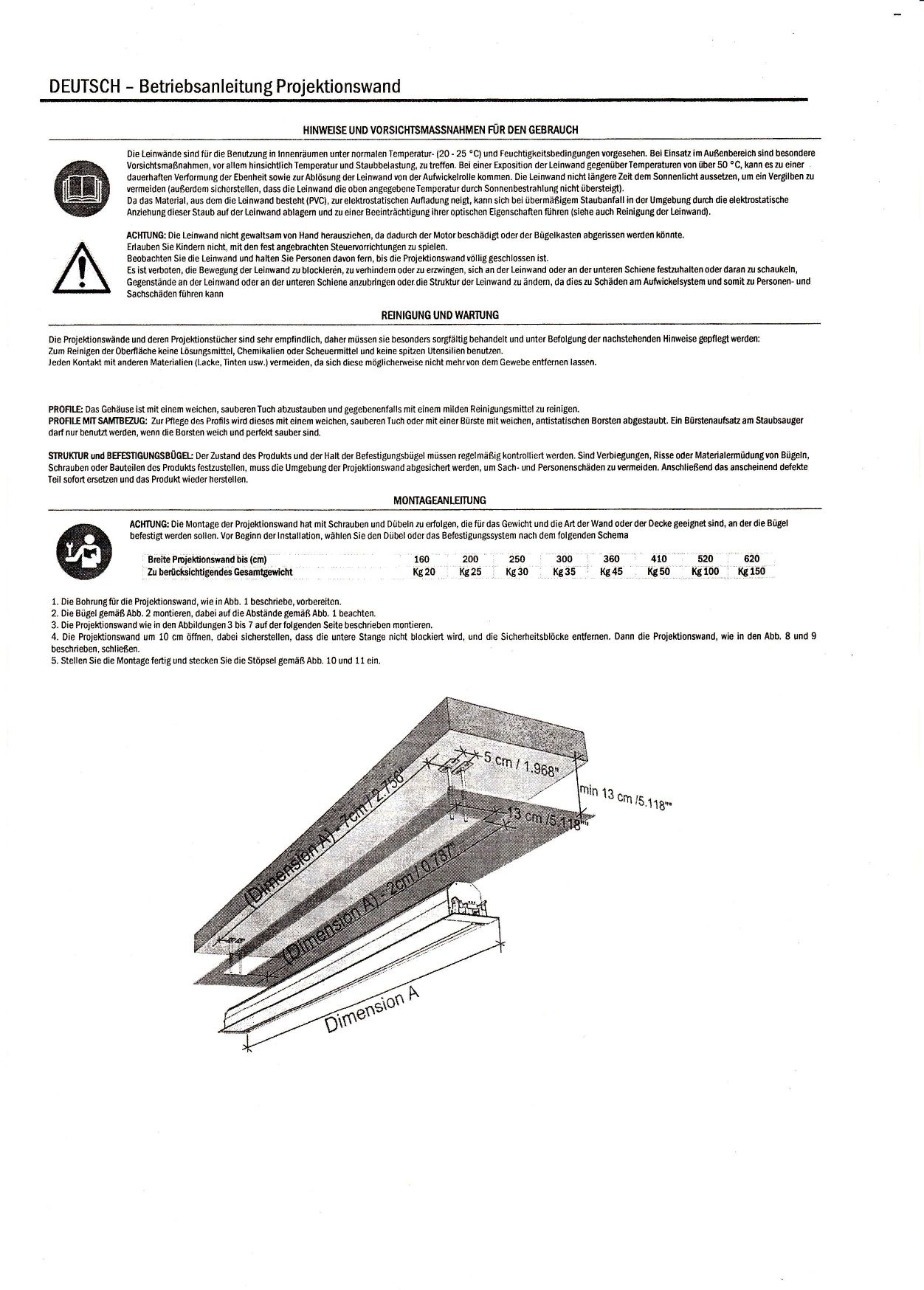

Für Deckeneinbauleinwand einen Schlitz in der Decke schneiden, ca. 13 cm breit, ca. 14 cm länger als Projektionstuch. Eine 300 cm Projektionsleinwand hat eine 317 cm x 15,5 cm Blende, Gehäuse ca. 11,5 cm
x 11,5 cm x 312 cm, Aussparung in der Zwischendecke 314 x 13 cm.

Weitere Leinwandgrößen benötigen folgende Aussparung in der Zwischendecke:

200 cm breite Bildfläche   214 x 13 cm
250 cm breite Bildfläche   264 x 13 cm
300 cm breite Bildfläche   314 x 13 cm
350 cm breite Bildfläche   364 x 13 cm
400 cm breite Bildfläche   414 x 13 cm

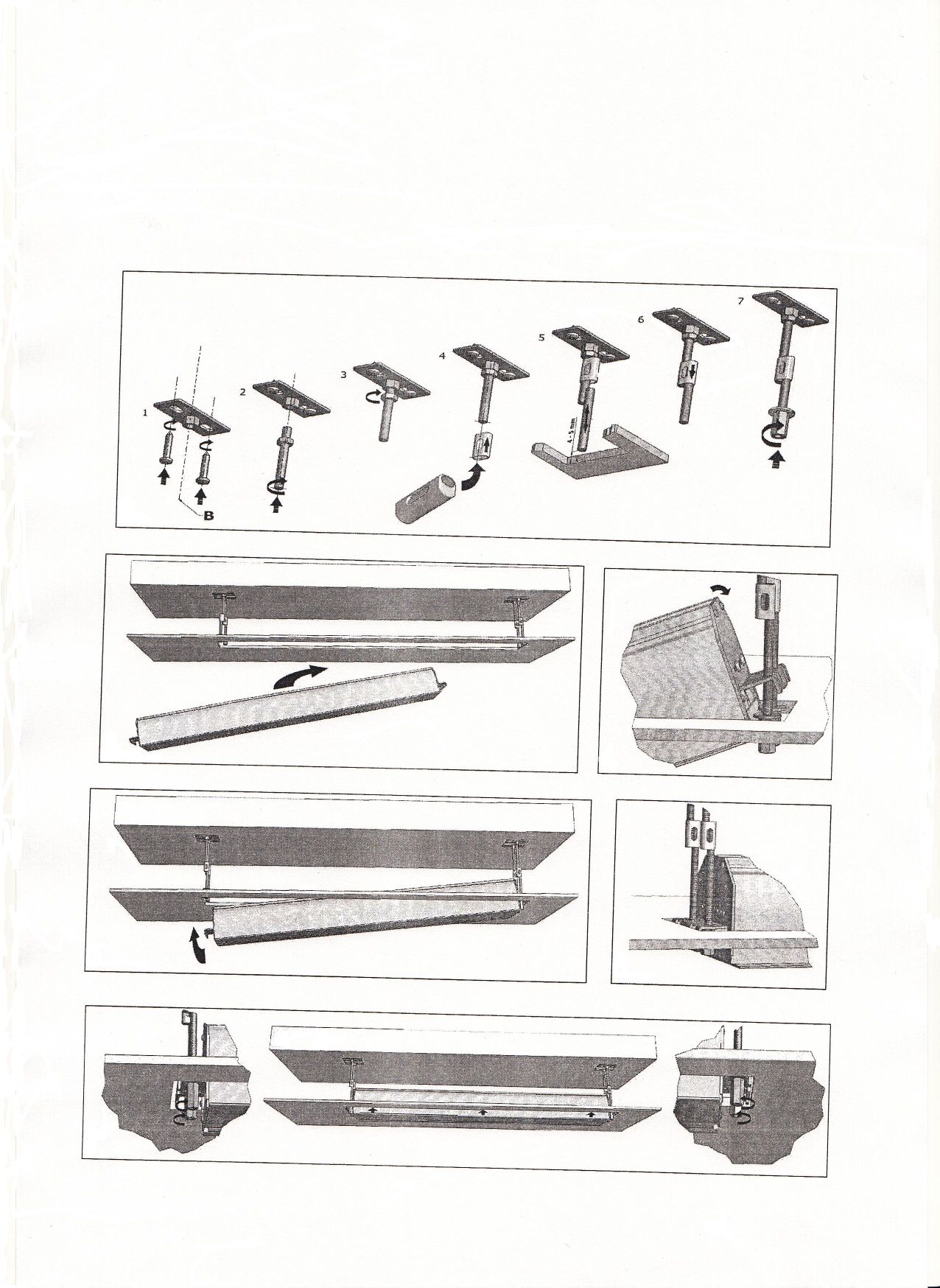

Die Gewindestangen der Leinwand sollen ca. 3 cm kürzer sein als die abgehängte Decke.

Die Leinwand zu zweit einhängen und die vier 8 mm Muttern mit großen Beilagscheiben festziehen, so dass
die Blende leicht gegen die Zwischendecke drückt. Jetzt die zwei seitlichen Abdeckblenden auf die offenen Seitenteile, wo die Gewindestangen zu sehen sind, drücken. Eingefahren wirkt die Leinwand fast unsichtbar
in einer weißen Decke bei oberflächlicher Raumbetrachtung.

Kontrollieren, dass keine Transportsicherungen zwischen Gewindestangen und Gehäuse sich befinden, sonst
diese entfernen.

Mittels Schalter können Sie jetzt die Leinwand rausfahren, stoppen oder rauffahren.
Wichtig: Der Motor ist ausgelegt, ca. einmal alle 5 bis 10 Minuten raus- oder reinzufahren und besitzt eine Thermoschaltung, die beim häufigen Rauf- und Runterfahren sich ausschaltet bis sie sich abkühlt. Sie können mehrmals hintereinander rauf- und runterfahren, schadet nicht (nur nicht stundenlang dies machen).

Projektionstücher ganz in weiß sind normal als 4:3 eingestellt.
Mit Maske ist die entsprechende Format 4:3, 16:9 oder Cinemaskop eingestellt.

Die Endschaltpunkte des Motors sind mechanisch einstellbar.

Wichtig: Den oberen Einstellpunkt möglichst nicht verändern. Wenn Sie zu weit einfahren, kann sich die Gewichtsstange innen verklemmen und den Motor bzw. Getriebe beschädigen.
Beim Rausfahren sollte auf keinen Fall versucht werden, das Projektionstuch weiter als angegebene Format auszufahren, dann kann sich das Tuch von der Welle lösen.

Die häufigsten Gründe um Projektionstuch mechanisch einzustellen sind:

- Manuelle Einstellung von 1:1 auf 4:3 oder 16:9.
- In niedrigen Räumen soll die Leinwand etwas über dem Boden stehen bleiben.


Rückprojektionsleinwände benötigen genügend Platz hinter der Projektionsleinwand für die rückwärtige Beamer-Platzierung mit entsprechender Entfernung für gewünschte Bildformat.

Akustikleinwände sollten ein paar Zentimeter Abstand zum Hochmittelton-Lautsprecher haben.

Unsere Funkfernsteuerung hat eine Reichweite von 30 - 50 Metern.

Das Leinwandtuch ist B1 schwer entflammbar DIN 4102. 150° Reflektion. 1.2 Gain. Farbe Gehäuse weiß RAL 9016.

Leichte Verschmutzungen können mit lauwarmem Priel-Wasser und einem weichen Tuch vorsichtig abgewischt werden.

Die meisten Motorleinwände werden vor einer Wand montiert.
Die Leinwand fährt aus einer Seite des Gehäuses raus. Diese Seite soll am nähesten zur Wand montiert werden.

Wenn Sie wünschen, dass das Leinwandtuch weniger weit rausfährt, können Sie das einstellen. Bitte kontaktieren Sie uns vorher telefonisch für Details!
Am Motor sind zwei Imbussschrauben. Eine Schraube regelt wie weit das Projektionstuch rausfährt. Wenn Sie ca. zwanzig Mal im Uhrzeigersinn drehen, fährt die Leinwand ca. 10 cm weniger raus. Wenn Sie in andere Richtung drehen, fährt die Leinwand noch weiter raus. Aufpassen! Nicht zu viel drehen, sonst kann sich das Projektionstuch von der Rolle lösen. Die andere Schraube regelt wie weit das Tuch reinfährt. Diese Schraube sollte nicht gedreht werden, sonst könnte sie zu weit reinziehen und das Tuch und den Motor beschädigen.
